Csőemelő gép Acélszerkezeti alkatrész

A földalatti árok nélküli mérnöki munka alapvető gépészeti berendezéseként a csőemelő gép burkolatának és vágófejének tervezése és gyártása közvetlenül kapcsolódik az egész gép teljesítményéhez és működési hatékonyságához. )

A csőemelő gép burkolata szénacél szerkezeti részekből készül, amelyek kiváló szilárdsággal és stabilitással rendelkeznek. A burkolatát általában acéllemezek hegesztik, és rácsos keretet helyeznek el benne. Az acélanyagok többnyire a belső felületre vannak hegesztve, ami nagymértékben növeli a burkolat stabilitását és nem könnyű deformálódni. Ezzel egyidejűleg több, a tengelyirányban elosztott, a burkolathoz vagy a rácsvázhoz kötődő keresztmerevítő keret van, amely hatékonyan csökkenti a középfesztávú hajlítónyomatékot és a talaj burkolatra gyakorolt ​​deformáló hatását az építés során, biztosítva a biztonságos működést összetett geológiai viszonyok között. Ezenkívül a nyomásálló külső réteg általában acélból készül, és epoxi korróziógátló festékkel van bevonva. A belső üreget egymás után látják el egy magas hőmérsékletnek ellenálló réteggel (amely fémekből, például wolframból és molibdénből áll) és egy nedvességálló réteggel (beleértve a légáteresztő pamutréteget és egy szárítóanyagot is), így a burkolat integrálja a nyomásállóság, a korrózióállóság, a magas hőmérséklet-állóság és a nedvességállóság jellemzőit, és alkalmazkodik a különféle zord munkakörnyezetekhez. )

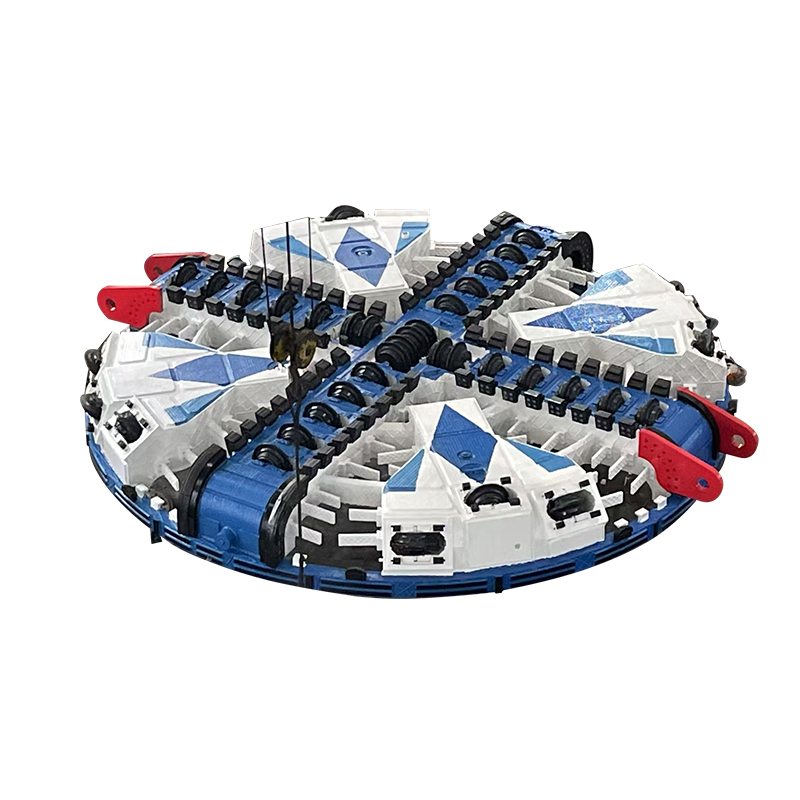

A vágófej szénacél szerkezeti részeket is használ, és kulcsfontosságú alkatrésze a talaj vágásához szükséges csőemelő gépnek. A különböző típusú csőemelő gépek vágótárcsái eltérő kialakításúak. A gyakoriak közé tartozik a görgős vágó és a vágótárcsák. A vágófej többnyire hengeres, melynek fele a forgótányérban van rögzítve, a forgótányér pedig a héjban tud forogni. A vágófej pengéje a válaszfalra van rögzítve, és a talaj vágására szolgál. Az olyan eszközök segítségével, mint a talajkiürítő lemez, hatékonyan tudja vágni és kiüríteni a talajt. A különböző rétegekhez való alkalmazkodás érdekében a vágótárcsa teljesítménye és szerkezeti felépítése eltérő. Például a kőzetrétegekhez alkalmas vágótárcsát egy nagy nyomatékcsökkentő dobozzal szerelik fel a kőzettörési képesség fokozása érdekében. )

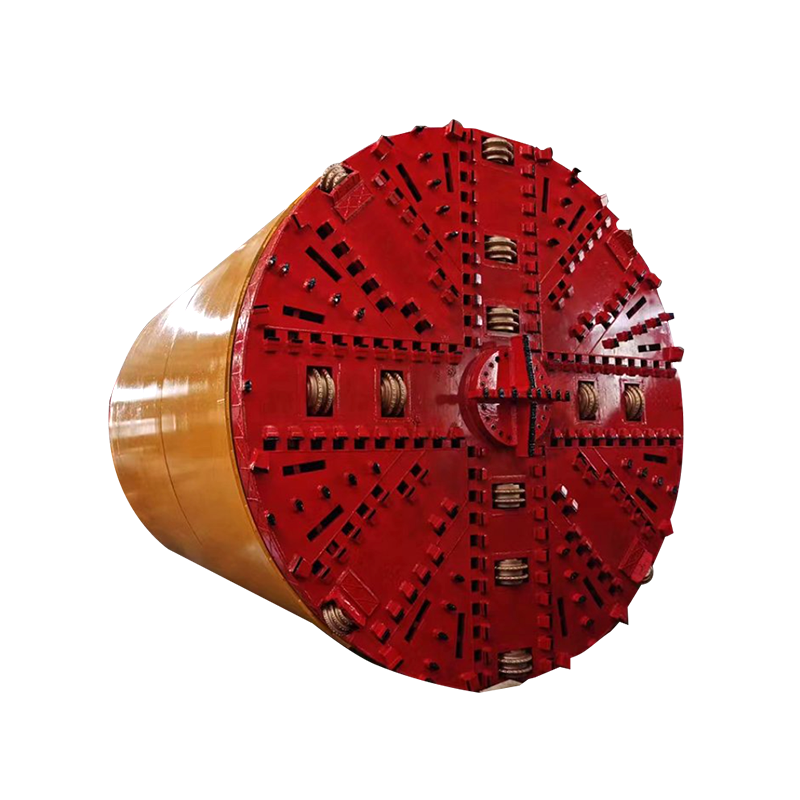

A héj és a vágótárcsa együttműködik egymással. A héj stabil védelmet nyújt a vágótárcsa és a belső berendezések működéséhez, a vágótárcsa az elülső végén megtöri a talajt, hogy megnyissa az utat, ami együttesen segíti a csőemelő gépet olyan összetett mérnöki feladatok elvégzésében, mint például a földalatti csővezeték lefektetése.
